Šroubové kompresory - řada SCD-ECD

SCD-22
SCD-110

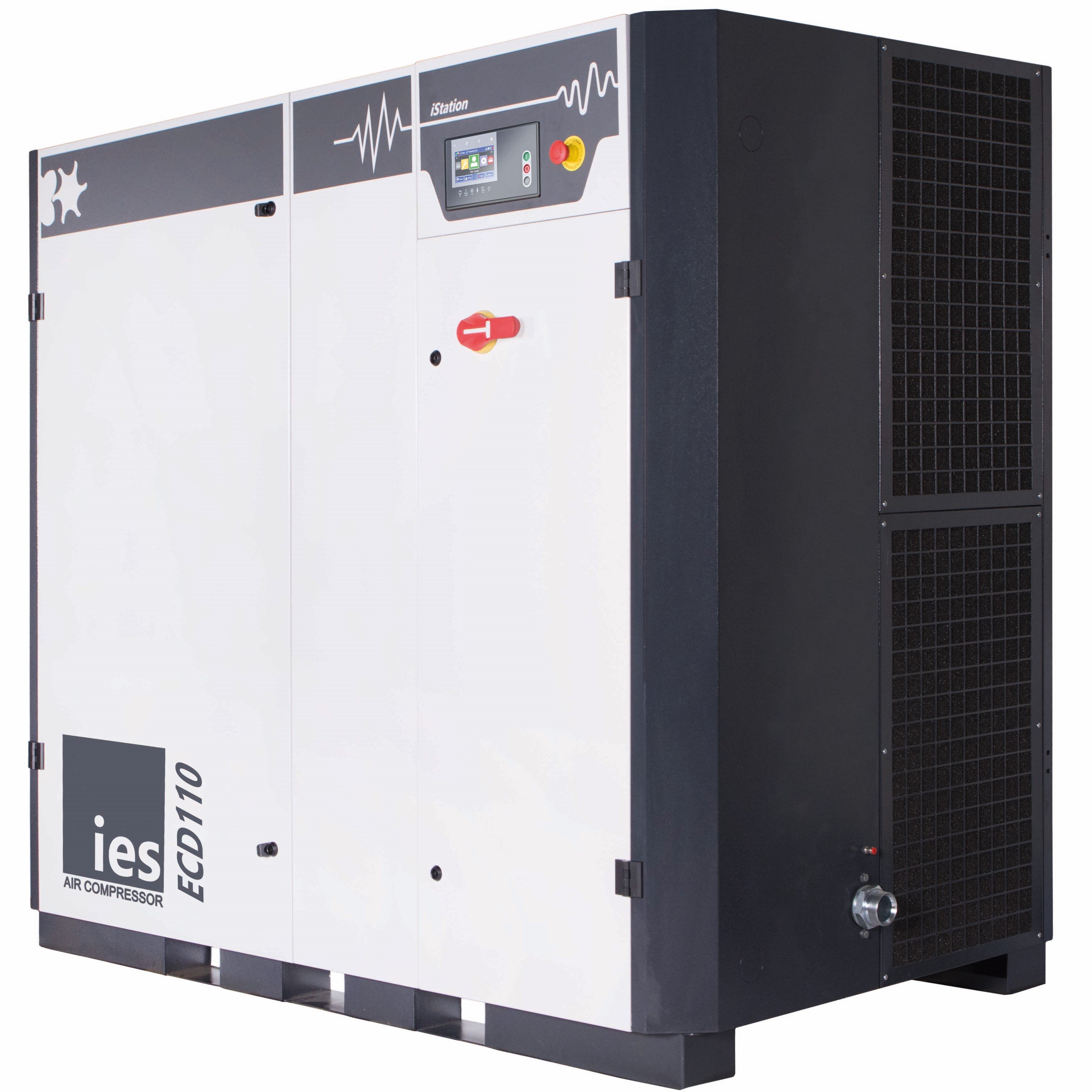

Šroubové kompresory - řada SCD-ECD

ROTAČNÍ ŠROUBOVÉ VZDUCHOVÉ OLEJEM MAZANÉ KOMPRESORY

  • Výkonnost: 0,5-33,5 m³/min
  • Tlak max.: 8-10 bar
  • Elektromotor: 18-200 kW
  • Vzdušník: 270-470 lit.

Nabízíme optimální řešení pro potřeby vaší průmyslové výroby s vysokou účinností a nižší spotřebou energie.

Kompresory řady SCD-ECD jsou vyráběny ve verzích:

  • samostatný kompresor
  • kompresor s integrovaným sušičem (ozn. D)
  • kompresor na tlakové nádobě 270 resp. 470 litrů
  • kompaktní jednotka kompresoru s integrovaným sušičem (ozn. D) na tlakové nádobě (vzdušníku) 270 resp. 470 litrů.

Přečtěte si více

Charakteristika

Nová řada šroubových kompresorů ies s přímým pohonem je ideálním řešením pro vysoký výkon, velkou provozní spolehlivost, sníženou spotřebu a nízké náklady na údržbu.

Jednotky stlačeného vzduchu dodávají nepřetržitý a spolehlivý tok stlačeného vzduchu přímo do místa použití, aniž by vyžadovaly vyhrazenou místnost. Řada SCD-ECD, vyrobená podle vysokých standardů kvality, používá komponenty předních společností na trhu, což zajišťuje spolehlivost a sledovatelnost.

  • Plynulé nastavení otáček



    Přímý pohon této řady nabízí:

    • Špičkový průtok vzduchu
    • Nízká spotřeba energie
    • Nízkou hlučnost
    • Snadné monitorování elektronickou řídicí jednotkou iSTATION
    • Snadná přístupnost a údržba

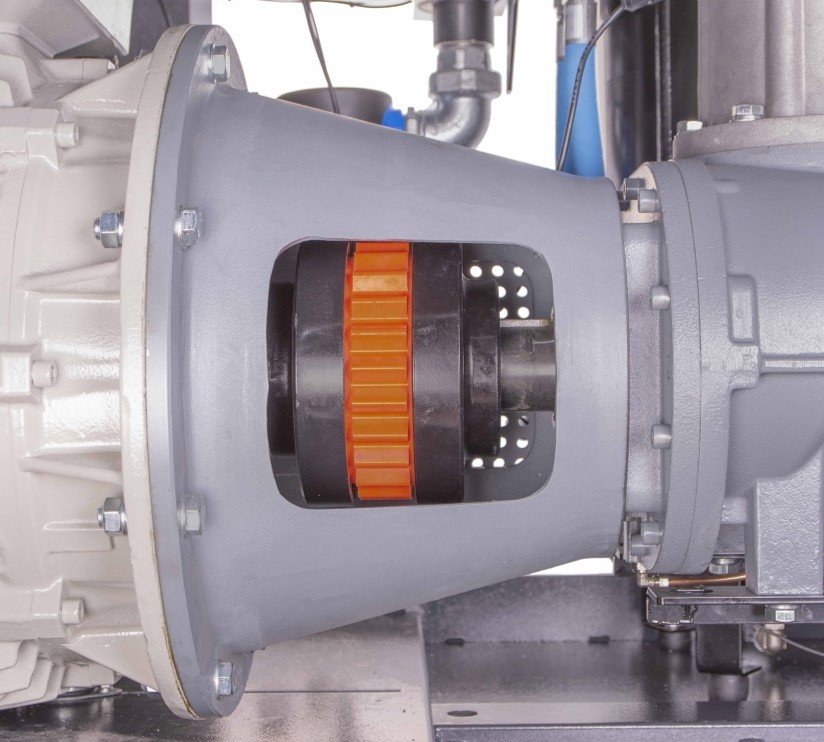

  • Spojka

    ​​​​​​​

    • Vysoce spolehlivá pružná spojka snižuje přenos vibrací a tím tak zajišťuje plynulý chod.
    • Materiál DuPont Hytrel kombinuje pružnost, tepelnou a chemickou odolnost s pevností a trvanlivostí, což výrazně prodlužuje životnost.
    • Snadná přístupnost pro servisní prohlídky.

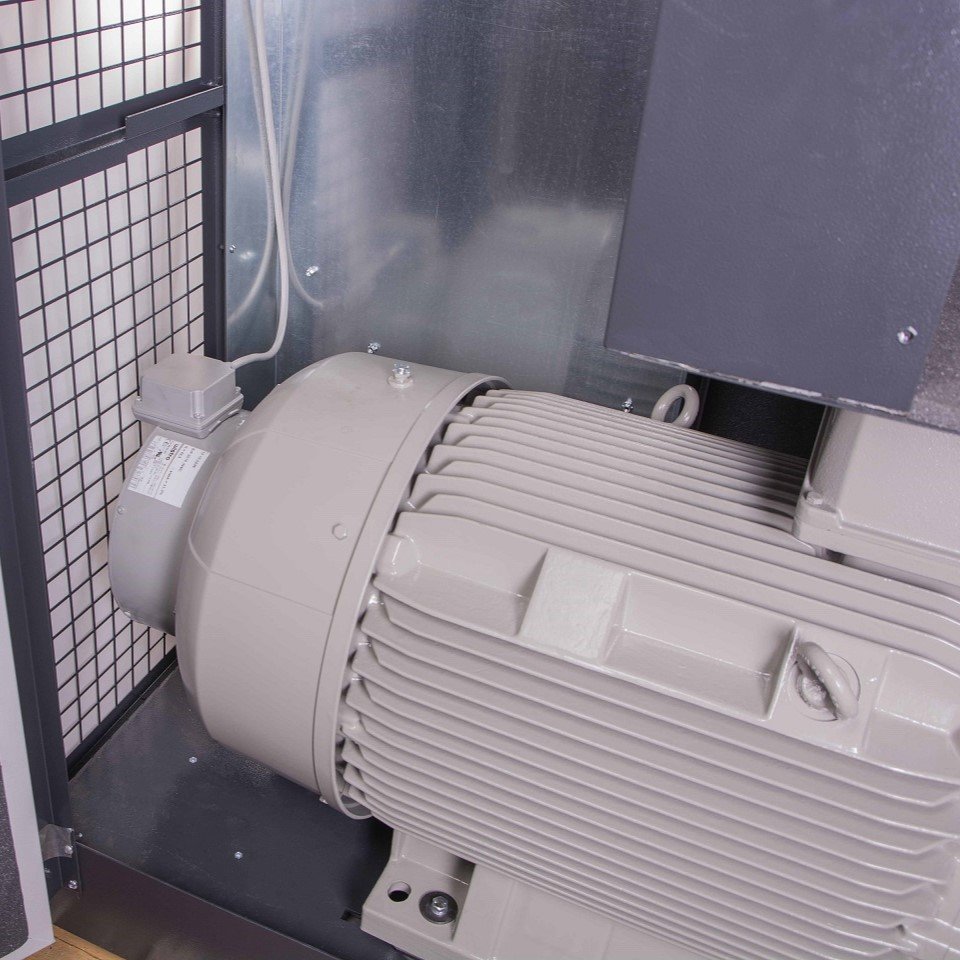

  • Motor a hnací systém




    • Motor s účinnostní třídou IE3-IE4 má trvale nízkou spotřebu energie.
    • Nezávislý chladicí ventilátor s proměnlivými otáčkami zajišťuje nižší teplotu motoru v širokém rozsahu otáček, což přináší výhodu větší variability průtoku vzduchu.
  • Elektronická řídící jednotka

    Elektronická řídící jednotka iSTATION 4,0

    • Přehledný a intuitivní dotykový displej.
    • Nastavení a kontrola hlavních provozních parametrů.
    • Kompletní menu ve 12 jazycích.
    • Integrované připojení umožňuje vzdálené sledování.
    • Výkon a údržba vždy pod kontrolou z počítače, tabletu a mobilních zařízení.
  • Úspora energie

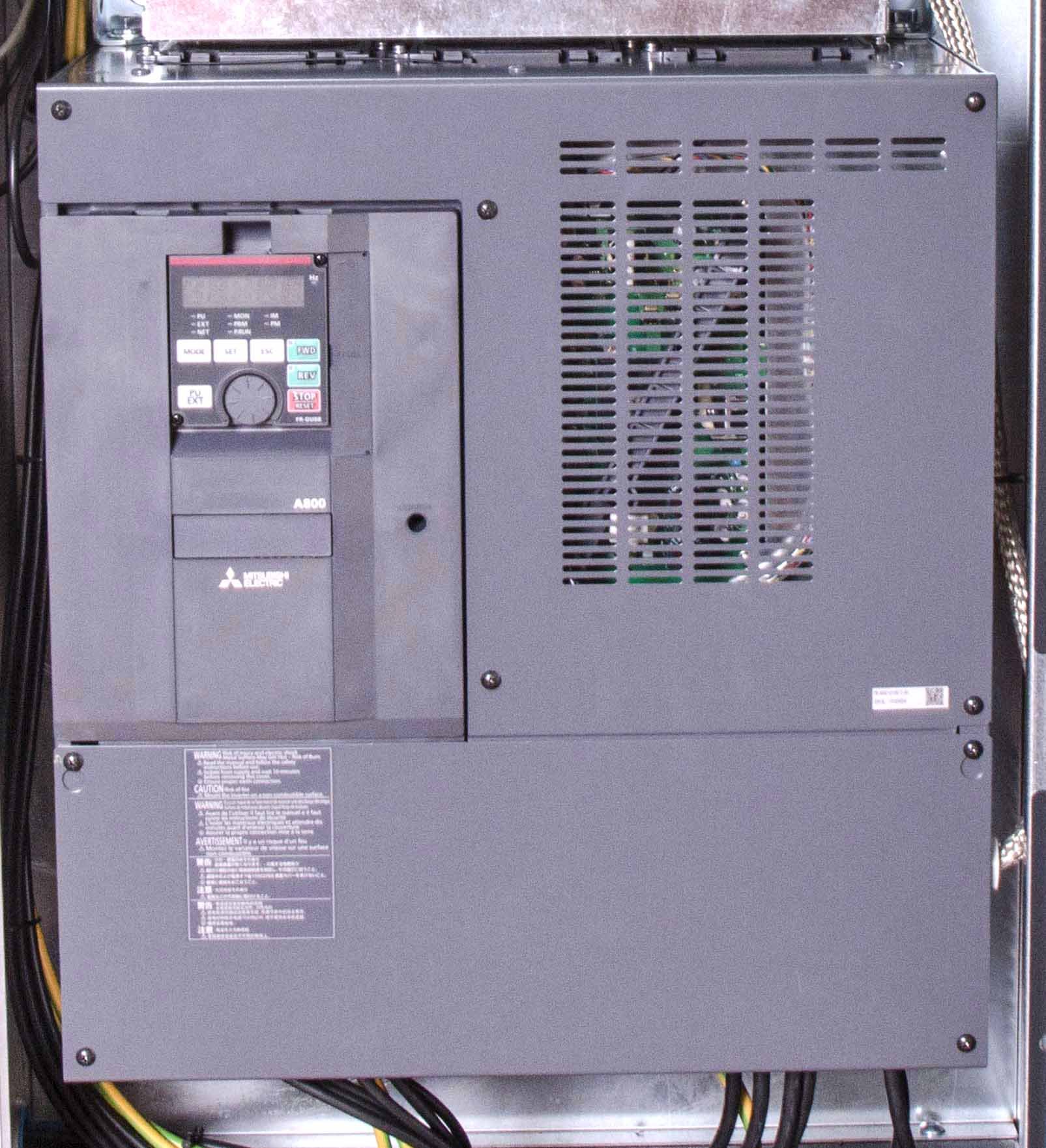

    • Vysoce účinný měnič nové řady
    • Vhodný pro teploty do 50°C
    • Průběžné sledování spotřeby měničem

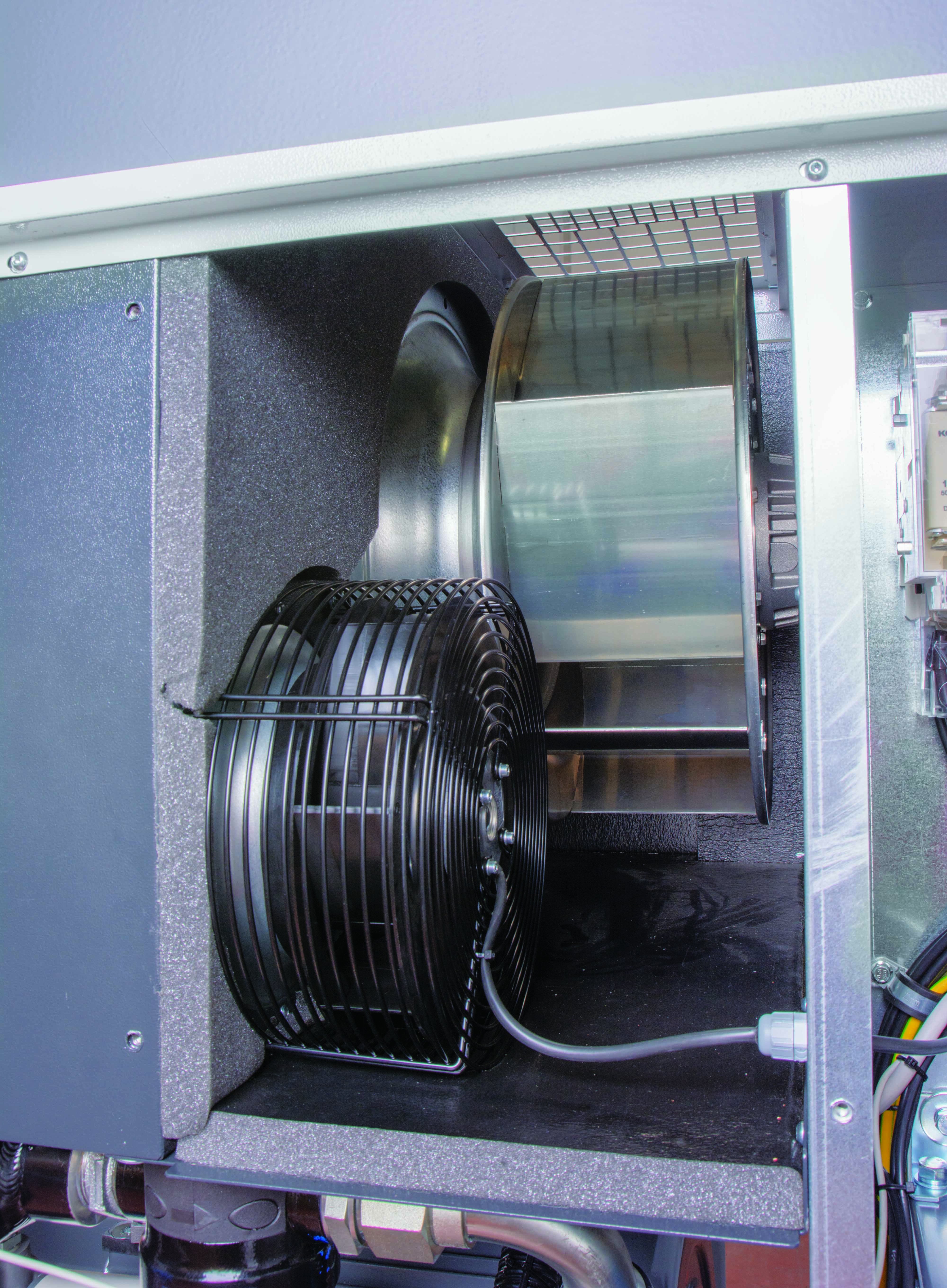

    • Oddělené chlazení dvěma odstředivými ventilátory: termostatická regulace na straně oleje, kontinuální chlazení na straně vzduchu.
    • Nízká spotřeba energie.
    • Optimální chladící proudění.
    • Velmi tiché odstředivé ventilátory s vysokým výkonem.





    • Integrovaný separátor kondenzátu ve všech produktech.
    • Až 90% separace při kondenzaci.
    • Kompatibilní s rekuperací energie (volitelné)
    • Maximální bezpečnost práce díky protipožárnímu systému.
  • Konstrukce
    1. Sací filtr je schopen odstranit i ty nejmenší částice prachu, velký povrch zajišťuje dlouhou životnost a minimální tlakové ztráty.
    2. Mazaný prvek jednostupňového šroubového kompresoru vyrobený pro maximální účinnost a vynikající spolehlivost.
    3. Nízkootáčkový radiální ventilátor je schopný generovat vysoký průtok chladícího vzduchu při zachování nízké hlučnosti.
    4. Vzduchový/olejový chladič zajišťuje optimální pracovní teplotu v jakýchkoli podmínkách prostředí.  Jednoduchá konstrukce umožňuje snadné čištění.
    5. Separační nádrž na vzduch a olej, exkluzivní cyklonová technologie zaručuje účinnost předseparace více než 99,9%. Dodává se s volitelným ohřívačem oleje.
    6. Filtr separátoru kondenzátu, účinný odlučovač vzduch/voda instalovaný za chladičem umožňuje vysokou kvalitu odcházejícího stlačeného vzduchu.
    7. Nezávislý chladicí ventilátor instalovaný u řady ECD s proměnnými otáčkami umožňuje dokonalé chlazení motoru v širokém rozsahu otáček a rozšiřuje možnosti změny průtoku vzduchu, aby bylo možné přizpůsobit provoz kompresoru požadavkům uživatele.
  • Technické parametry - SCD - samostatný kompresor
    Provedení SCD– samostatný kompresor
    Model Max. Tlak Výkonnost

    Příkon Motoru

    		 Hlučnost Objem tlakové nádoby Sušič Vzduchu Rozměry (mm) Hmotnost
      [bar] [m³/min] [kW] [dB(A)] [lit.] TRB 3°C Délka Šířka Výška [kg]
    SCD 18 8 3,0 18 69 - - * * * 450
    10 2,6
    SCD 22 8 3,6 22 69 - - * * * 470
    10 3,1
    SCD 30 8 4,8 30 72 - - * * * 685
    10 4,3
    SCD 37 8 6,2 37 74 - - * * * 730
    10 5,4
    SCD 45 8 7,8 45 75 - - * * * 800
    10 6,3
    SCD 55 8 9,8 55 75 - - * * * 1280
    10 8,2
    SCD 75 8 12,6 75 76 - - * * * 1750
    10 10,5
    SCD 90 8 15,9 90 76 - - * * * 1950
    10 13,4
    SCD 110 8 20,1 110 76 - - * * * 2540
    10 17,1
    SCD 132 8 22,0 132 76 - - * * * 2840
    10 18,9
    SCD 160 8 26,7 160 76 - - * * * 3240
    10 22,8

    Průtoky vzduchu byly měřeny při následujících tlacích. 7,5 baru pro 8 barový model - 9,5 baru pro 10 barový model.
    Hodnoty a výkony byly změřeny v souladu s normou ISO 1217. Hladina hluku měřená podle PNEUROP/CAGI.
    Maximální tlak pro 8 barový kompresor je 13 barů.
    Maximální tlak pro 10 barový kompresor je 15 barů.
    * Na vyžádání Vám jej zašleme.

  • Technické parametry - SCD - Kompresor s integrovaným sušičem
    Provedení SCD–D - kompresor s integrovaným sušičem
    Model Max. Tlak Výkonnost

    Příkon Motoru

    		 Hlučnost Objem tlakové nádoby Sušič Vzduchu Rozměry (mm) Hmotnost
      [bar] [m³/min] [kW] [dB(A)] [lit.] TRB 3°C Délka Šířka Výška [kg]
    SCD 18-D 8 3,0 18 69 - ano * * * *
    10 2,6
    SCD 22-D 8 3,6 22 69 - ano * * * *
    10 3,1
    SCD 30-D 8 4,8 30 72 - ano * * * *
    10 4,3
    SCD 37-D 8 6,2 37 74 - ano * * * *
    10 5,4

    Průtoky vzduchu byly měřeny při následujících tlacích. 7,5 baru pro 8 barový model - 9,5 baru pro 10 barový model.
    Hodnoty a výkony byly změřeny v souladu s normou ISO 1217. Hladina hluku měřená podle PNEUROP/CAGI.
    Maximální tlak pro 8 barový kompresor je 13 barů.
    Maximální tlak pro 10 barový kompresor je 15 barů.
    * Na vyžádání Vám jej zašleme.

  • Technické parametry - SCD - kompresor na tlakové nádobě
    Provedení SCD–470 - kompresor na tlakové nádobě
    Model Max. Tlak Výkonnost

    Příkon Motoru

    		 Hlučnost Objem tlakové nádoby Sušič Vzduchu Rozměry (mm) Hmotnost
      [bar] [m³/min] [kW] [dB(A)] [lit.] TRB 3°C Délka Šířka Výška [kg]
    SCD 18-470 8 3,0 18 69 - - * * * *
    10 2,6
    SCD 22-470 8 3,6 22 69 - - * * * *
    10 3,1

    Průtoky vzduchu byly měřeny při následujících tlacích. 7,5 baru pro 8 barový model - 9,5 baru pro 10 barový model.
    Hodnoty a výkony byly změřeny v souladu s normou ISO 1217. Hladina hluku měřená podle PNEUROP/CAGI.
    Maximální tlak pro 8 barový kompresor je 13 barů.
    Maximální tlak pro 10 barový kompresor je 15 barů.
    * Na vyžádání Vám jej zašleme.

  • Technické parametry - SCD - kompresor na tlakové nádobě vč. sušiče
    Provedení SCD–470-D - kompresor na tlakové nádobě 470 lit. včetně integrovaného sušiče (D)
    Model Max. Tlak Výkonnost

    Příkon Motoru

    		 Hlučnost Objem tlakové nádoby Sušič Vzduchu Rozměry (mm) Hmotnost
      [bar] [m³/min] [kW] [dB(A)] [lit.] TRB 3°C Délka Šířka Výška [kg]
    SCD 18-470-D 8 3,0 18 69 - ano * * * *
    10 2,6
    SCD 22-470-D 8 3,6 22 69 - ano * * * *
    10 3,1

    Průtoky vzduchu byly měřeny při následujících tlacích. 7,5 baru pro 8 barový model - 9,5 baru pro 10 barový model.
    Hodnoty a výkony byly změřeny v souladu s normou ISO 1217. Hladina hluku měřená podle PNEUROP/CAGI.
    Maximální tlak pro 8 barový kompresor je 13 barů.
    Maximální tlak pro 10 barový kompresor je 15 barů.
    * Na vyžádání Vám jej zašleme.

  • Technické parametry - ECD - samostatný kompresor
    Provedení ECD– samostatný kompresor
    Model Max. Tlak Výkonnost

    Příkon Motoru

    		 Hlučnost Objem tlakové nádoby Sušič Vzduchu Rozměry (mm) Hmotnost
      [bar] min. [m³/min] max. [m³/min] [kW] [dB(A)] [lit.] TRB 3°C Délka Šířka Výška [kg]
    ECD 18 8 0,7 3,0 18 69 - - * * * 450
    10 0,5 2,6
    ECD 22 8 0,7 3,6 22 69 - - * * * 470
    10 0,5 3,0
    ECD 30 8 1,0 4,8 30 72 - - * * * 620
    10 1,0 4,2
    ECD 37 8 1,6 5,8 37 74 - - * * * 650
    10 1,0 5,1
    ECD 45 8 1,8 7,3 45 75 - - * * * 800
    10 1,8 6,4
    ECD 55 8 2,5 9,1 55 75 - - * * * 1280
    10 2,3 8,0
    ECD 75 8 2,8 11,4 75 76 - - * * * 1750
    10 3,5 10,8
    ECD 90 8 2,8 15,0 90 76 - - * * * 1950
    10 3,5 12,5
    ECD 110 8 3,1 18,5 110 76 - - * * * 2540
    10 3,5 16,0
    ECD 132 8 5,7 22,2 132 76 - - * * * 2840
    10 6,3 19,5
    ECD 160 8 5,9 26,0 160 76 - - * * * 3440
    10 7,8 22,0
    ECD 200 8 9,5 33,5 200 76 - - * * * 4700
    10 9,9 28,5

    Průtoky vzduchu byly měřeny při následujících tlacích. 7,5 baru pro 8 barový model - 9,5 baru pro 10 barový model.
    Hodnoty a výkony byly změřeny v souladu s normou ISO 1217. Hladina hluku měřená podle PNEUROP/CAGI.
    Maximální tlak pro 8 barový kompresor je 13 barů.
    Maximální tlak pro 10 barový kompresor je 15 barů.
    * Na vyžádání Vám jej zašleme.

  • Technické parametry - ECD - Kompresor s integrovaným sušičem
    Provedení ECD–D - kompresor s integrovaným sušičem
    Model Max. Tlak Výkonnost

    Příkon Motoru

    		 Hlučnost Objem tlakové nádoby Sušič Vzduchu Rozměry (mm) Hmotnost
      [bar] min. [m³/min] max. [m³/min] [kW] [dB(A)] [lit.] TRB 3°C Délka Šířka Výška [kg]
    ECD 18-D 8 0,7 3,0 18 69 - ano * * * *
    10 0,5 2,6
    ECD 22-D 8 0,7 3,6 22 69 - ano * * * *
    10 0,5 3,0
    ECD 30-D 8 1,0 4,8 30 72 - ano * * * *
    10 1,0 4,2
    ECD 37-D 8 1,6 5,8 37 74 - ano * * * *
    10 1,0 5,1

    Průtoky vzduchu byly měřeny při následujících tlacích. 7,5 baru pro 8 barový model - 9,5 baru pro 10 barový model.
    Hodnoty a výkony byly změřeny v souladu s normou ISO 1217. Hladina hluku měřená podle PNEUROP/CAGI.
    Maximální tlak pro 8 barový kompresor je 13 barů.
    Maximální tlak pro 10 barový kompresor je 15 barů.
    * Na vyžádání Vám jej zašleme.

  • Technické parametry - ECD - kompresor na tlakové nádobě
    Provedení ECD-470 - kompresor na tlakové nádobě
    Model Max. Tlak Výkonnost

    Příkon Motoru

    		 Hlučnost Objem tlakové nádoby Sušič Vzduchu Rozměry (mm) Hmotnost
      [bar] min. [m³/min] max. [m³/min] [kW] [dB(A)] [lit.] TRB 3°C Délka Šířka Výška [kg]
    ECD 18-470 8 0,7 3,0 18 69 470 - * * * *
    10 0,5 2,6
    ECD 22-470 8 0,7 3,6 22 69 470 - * * * *
    10 0,5 3,0

    Průtoky vzduchu byly měřeny při následujících tlacích. 7,5 baru pro 8 barový model - 9,5 baru pro 10 barový model.
    Hodnoty a výkony byly změřeny v souladu s normou ISO 1217. Hladina hluku měřená podle PNEUROP/CAGI.
    Maximální tlak pro 8 barový kompresor je 13 barů.
    Maximální tlak pro 10 barový kompresor je 15 barů.
    * Na vyžádání Vám jej zašleme.

  • Technické parametry - ECD - kompresor na tlakové nádobě vč. sušiče
    Provedení ECD–470-D - kompresor na tlakové nádobě 470 lit. včetně integrovaného sušiče (D)
    Model Max. Tlak Výkonnost

    Příkon Motoru

    		 Hlučnost Objem tlakové nádoby Sušič Vzduchu Rozměry (mm) Hmotnost
      [bar] min. [m³/min] max. [m³/min] [kW] [dB(A)] [lit.] TRB 3°C Délka Šířka Výška [kg]
    ECD 18-470-D 8 0,7 3,0 18 69 470 ano * * * *
    10 0,5 2,6
    ECD 22-470-D 8 0,7 3,6 22 69 470 ano * * * *
    10 0,5 3,0

    Průtoky vzduchu byly měřeny při následujících tlacích. 7,5 baru pro 8 barový model - 9,5 baru pro 10 barový model.
    Hodnoty a výkony byly změřeny v souladu s normou ISO 1217. Hladina hluku měřená podle PNEUROP/CAGI.
    Maximální tlak pro 8 barový kompresor je 13 barů.
    Maximální tlak pro 10 barový kompresor je 15 barů.
    * Na vyžádání Vám jej zašleme.

  • Brožura
    Zobrazit brožurupdf600.28 KB
