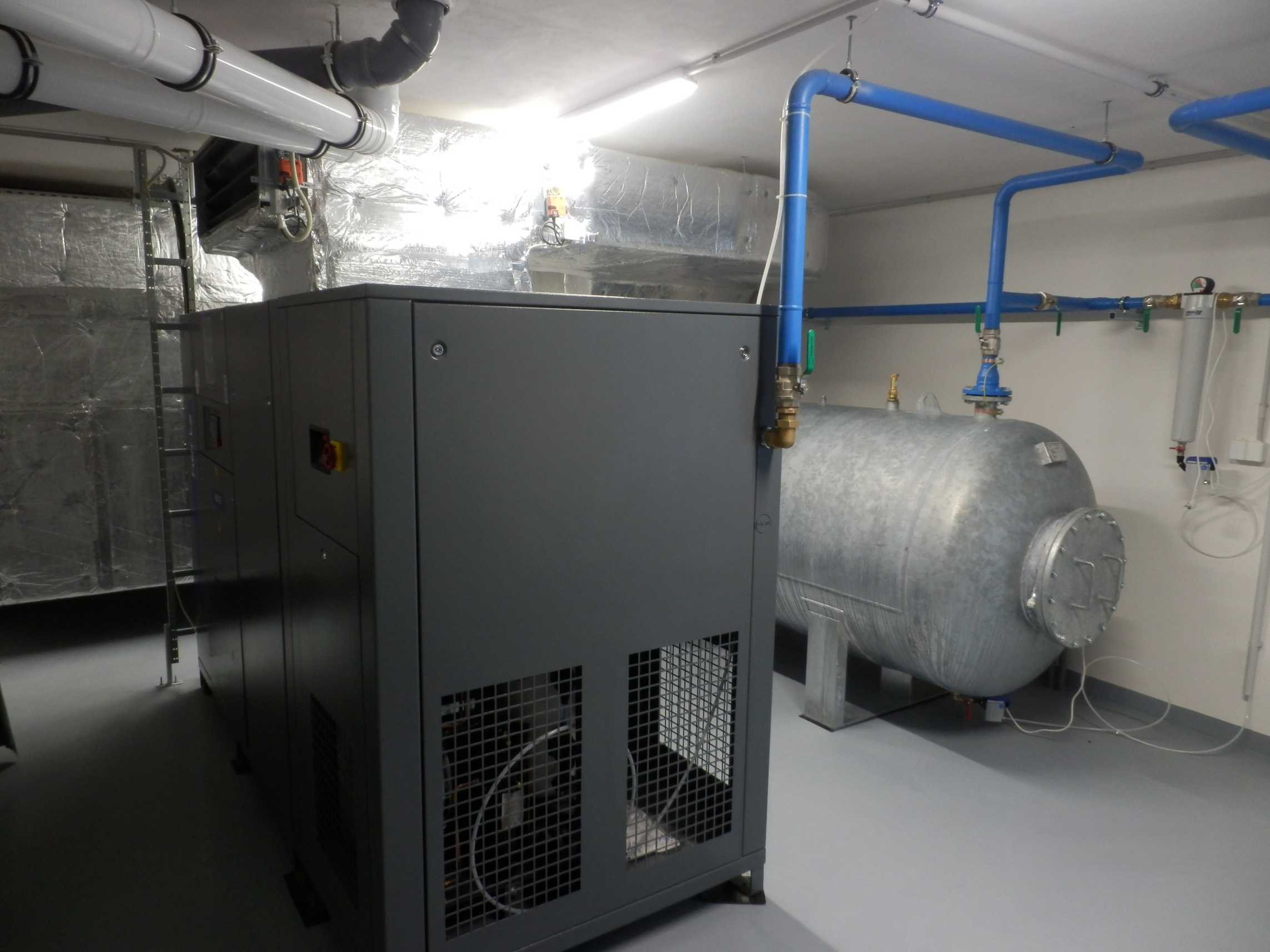

Dodáváme stojaté i ležaté vzdušníky v různých objemech a provedeních. Standardní i atypické modely přizpůsobíme konkrétním požadavkům. Každá tlaková nádoba na vzduch je kompletně otryskaná, s možností povrchové úpravy stříkaným nebo práškovým lakem. Pro potravinářství nabízíme varianty s vnitřním speciálním lakem, případně pozinkované provedení uvnitř i zvenku. Rozměry a umístění hrdel dokážeme vyrobit na míru podle přání zákazníka.
Typy tlakových nádob a vzdušníků
Stojaté vzdušníky
Stojaté vzdušníky jsou tlakové nádoby na vzduch tvořené válcovým pláštěm a klenutými dny, ustavené na třech nebo čtyřech stojinách.
- Pracovní tlak
- Rozměry (průměr, výška)
- Počet, dimenze a uspořádání hrdel
- Povrchová úprava
Ležaté vzdušníky

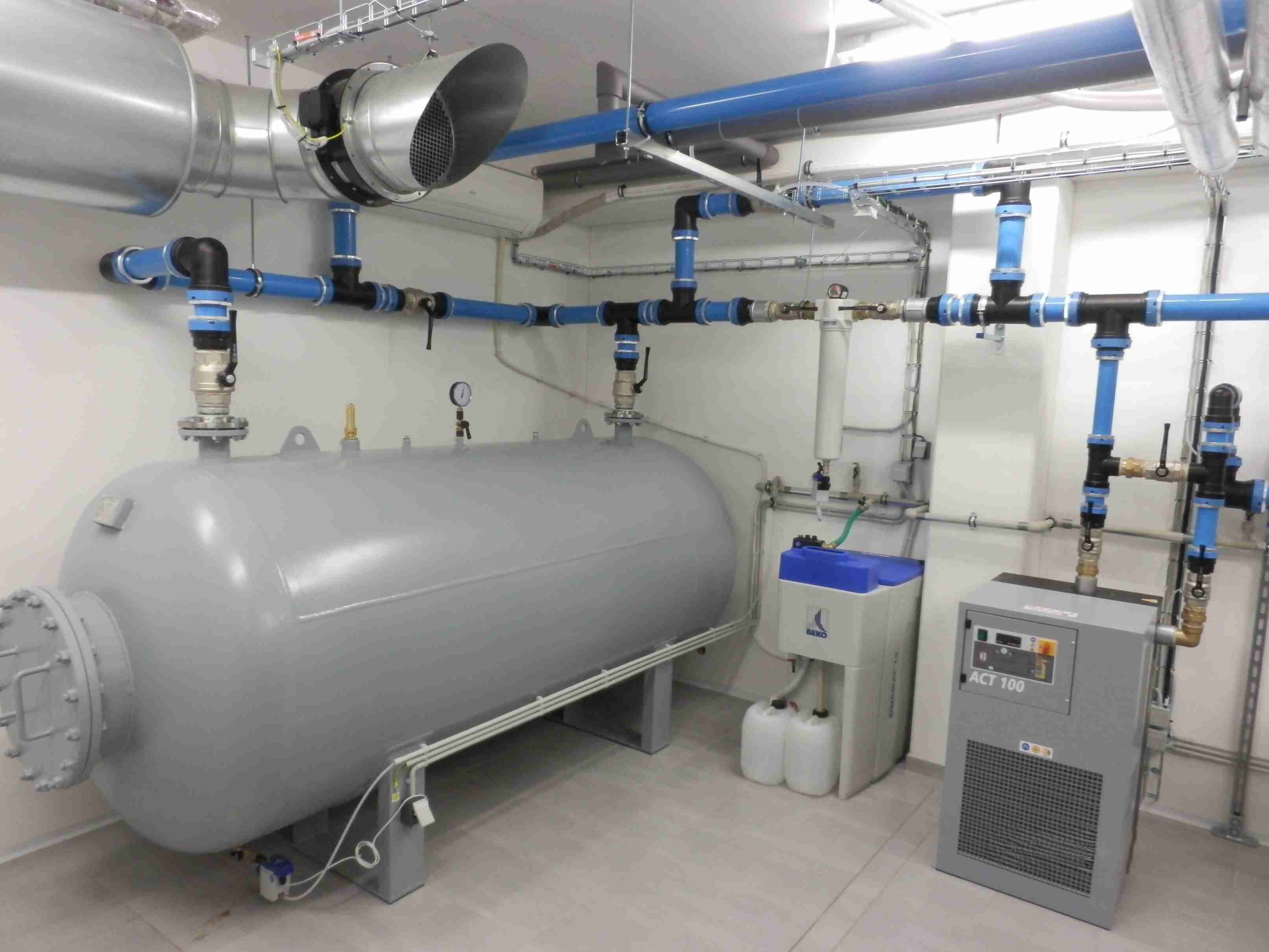

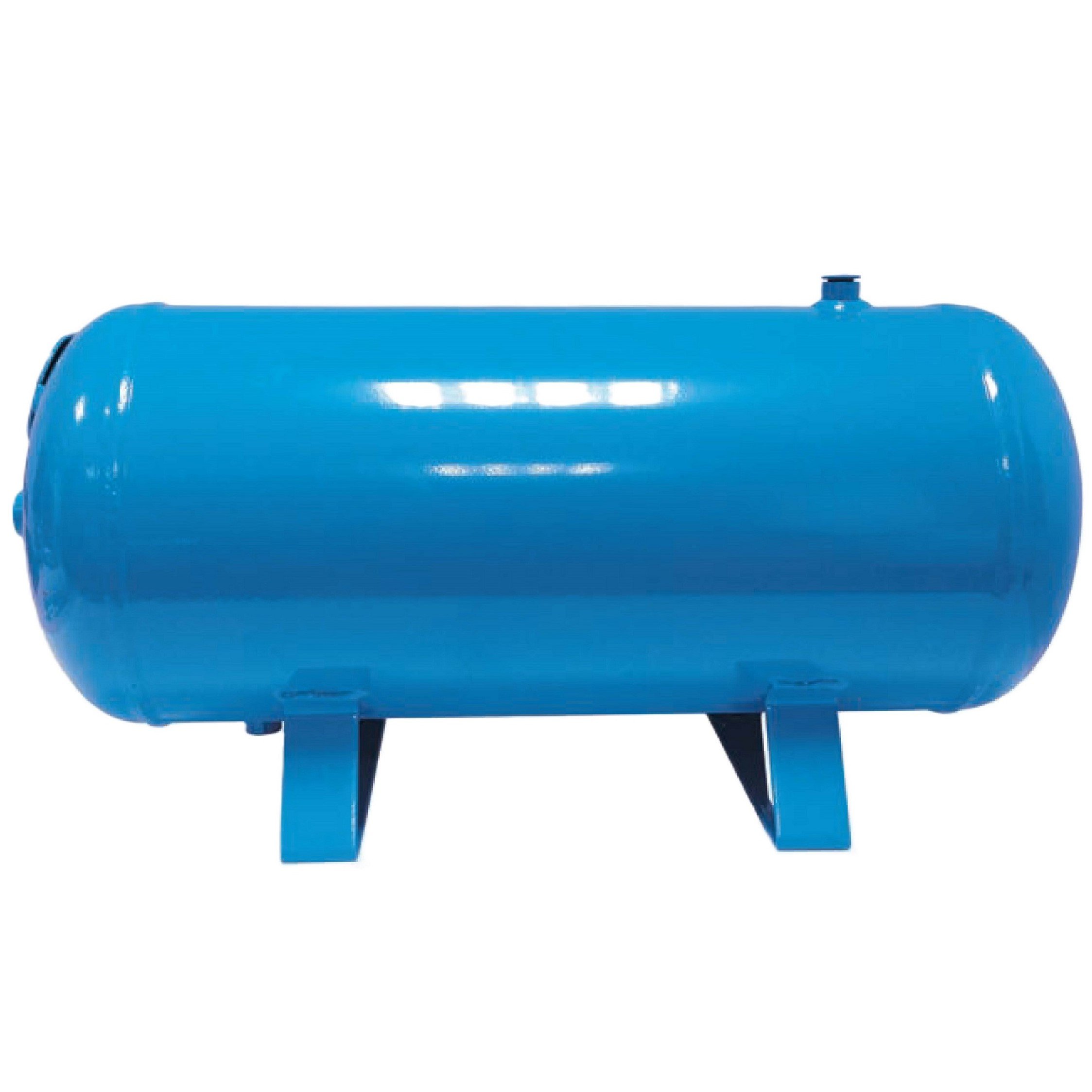

Ležaté vzdušníky jsou tlakové nádoby na vzduch tvořené válcovým pláštěm a klenutými dny. Nádoba je ustavena na nosných sedlech.
- Pracovní tlak
- Rozměry (průměr, výška)
- Počet, dimenze a uspořádání hrdel
- Povrchová úprava
Proč je vzdušník ke kompresoru důležitý??
Vzdušník ke kompresoru je nezbytnou součástí každé kompresorové stanice. Jeho instalace je nutná pro správný chod pneumatického systému od kompresoru až po distribuční potrubí a koncové prvky.
Hlavní funkce vzdušníku:
-
optimalizuje provoz kompresoru a snižuje četnost sepnutí
-
vyrovnává pulsace stlačeného vzduchu za kompresorem
-
stabilizuje tlak v potrubí
-
funguje jako zásobník pro krátkodobé odběrové špičky
-
přispívá k ochlazování a k odvodu kondenzátu
Jak zvolit optimální objem vzdušníku?
Při výběru je třeba zohlednit několik faktorů:
-
výkonnost a maximální tlak kompresoru
-
povolený počet startů kompresoru
-
bilanci výroby a spotřeby tlakového vzduchu,
-
typ regulace kompresoru,
-
technologickou spotřebu vzduchu při chodu naprázdno,
-
prostorové možnosti a teplotu prostředí.
Technické požadavky na tlakové nádoby na vzduch
Normy rozlišují jednoduché tlakové nádoby (např. vzdušníky přímo pod kompresorem) a stabilní tlakové nádoby v centrálních kompresorovnách. Každý výrobek musí splňovat normu ČSN 690012 a být dodán s průvodní dokumentací.
Povinná výstroj zahrnuje:
-
pojistný ventil
-
uzavírací armatury
-
tlakoměr s manometrickým ventilem
-
vypouštěcí armaturu
-
dokument o způsobilosti k provozu
Doporučené příslušenství: elektronické odváděče kondenzátu a potrubní ochozy u stabilních nádob.
Instalace každé tlakové nádoby vyžaduje i osazení předepsané výstroje. TECHNO-AIR vám nabízí dodání vzdušníku včetně povinného i doporučeného vybavení.
Předepsaná výstroj vzdušníků
- pojistný ventil
- uzavírací armatura na vstupu a výstupu
- tlakoměr vč. manometrického zkušebního ventilu
- vypouštěcí armatura
- průvodní dokumentace prokazující způsobilost tlakové nádoby k provozu
Doporučené vybavení vzdušníků
- elektronické hladinové odvaděče pro automatický odvod kondenzátu
- u stabilních tlakových nádob je vhodné instalovat potrubní ochoz
Bezpečnost, obsluha a dokumentace tlakových nádob
Tlakovou nádobu smí obsluhovat pouze osoba starší 18 let, řádně proškolená a přezkoušená revizním technikem. Každá nádoba má svůj pasport s autorizací výrobce, revizní zprávou a návodem k obsluze. Tyto dokumenty jsou základem pro bezpečný provoz a dlouhou životnost zařízení.
Revize tlakových nádob a vzdušníků
Provoz tlakových nádob vyžaduje pravidelné revize tlakových lahví prováděné autorizovaným technikem:
-
první revize do 14 dnů po uvedení do provozu
-
každoroční provozní prohlídka
-
vnitřní revize každých 5 let
-
tlaková zkouška po 9 letech
-
mimořádné revize při přemístění nebo odstavení nad 6 měsíců
Tlakoměry
Nejméně 1× za 3 měsíce je třeba u tlakoměru provést kontrolu vynulováním. Vynulování se provedete přes manometrický trojcestný zkušební kout. U stabilních nádob je zpravidla namontovaný pod tlakoměrem. V případě, že instalovaný manometrický kohout není trojcestný nebo chybí úplně, je nutné vynulování provést úplným vypuštěním tlaku z nádoby.
Nejpozději 1× za dva roky je také nutné provést kontrolu porovnáním tlakoměru s ocejchovaným kontrolním tlakoměrem zkušebního technika, nebo na zkušební stolici. Provozovatel má také povinnost nejméně 1× za měsíc odzkoušet pojistný ventil. Provádí se kontrolou pružiny při provozním tlaku nadlehčením kuželky ventilu.
