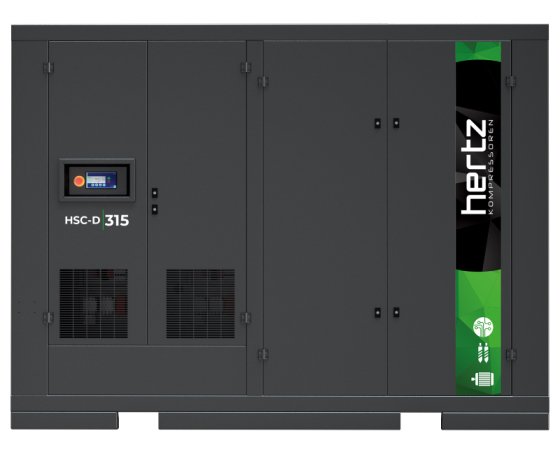

Šroubové kompresory - řada HSC-D

HSC-D

Šroubové kompresory - řada HSC-D

ROTAČNÍ ŠROUBOVÉ VZDUCHOVÉ OLEJEM MAZANÉ KOMPRESORY

  • Výkonnost: 3,6-53 m³/min
  • Tlak max.: 7,5-10-13 bar
  • Elektromotor: 22-315 kW

Nabízíme optimální řešení pro potřeby vaší průmyslové výroby s vysokou účinností a nižší spotřebou energie.

Kompresory řady HSC-D jsou vyráběny ve verzích:

  • samostatný kompresor
  • kompresor s integrovaným sušičem (ozn. ID)

Přečtěte si více

Charakteristika

  • Vysoce kvalitní, snadno vyměnitelné komponenty s dlouhou životností
  • Nepřetržitý provoz při minimálních zastávkách
  • Šroubový blok a motor nové generace
  • Elektronické ovládání
  • Integrovaná sušička (132 kW a méně)
  • Vodní chlazení a rekuperace tepla (volitelně)
  • Volitelně plně potravinářský olej vhodný pro potravinářskou výrobu

Výhody

  • Pokročilý šroubový blok a přímo spojený motor zajišťují úsporu a vysoký výkon díky minimalizaci ztrát při přenosu energie.
  • Konstrukce šetrná k údržbě snižuje náklady na údržbu.
  • Ovladače umožňují snadný přístup a použití.
  • Motor, hnací systém a šroubový blok
    Blok šroubů

    motor a pohonný systém

    • Elektromotor třídy účinnosti IE3
    • Pružná spojka pro bezúdržbový, dlouhotrvající a účinný systém přenosu výkonu
    • Startér motoru hvězda/trojúhelník
    • Měkký rozběh (volitelně)

    ŠROUBOVÝ BLOK

    • Odolný a speciálně vybraný šroubový blok, který zajišťuje vysokou kapacitu vzduchu podle potřeb kapacity každého modelu.
    • Nové profily rotorů pro výrobu se sníženými ztrátami a nižšími požadavky na točivý moment
    • Konstrukce ložisek nové generace pro lepší nosnost
    • Přímá spojka
  • Řídící jednotka
    • Bez potřeby externího hlavního ovladače, možnost synchronizované práce s Master/Slave až pro dva kompresory.
    • Interní komunikace ModBus
    • Uživatelsky přívětivé rozhraní na obrazovce
    • Protokol alarmů zaznamenává posledních 20 alarmů
    • Týdenní plánovač pro spuštění/zastavení stroje ve 3 různých časových intervalech, které lze individuálně nastavit pro každý den v týdnu (30 kW a vyšší)
    • Výstrahy a historie údržby (30 kW a vyšší)
  • Technické parametry - kompresor (verze ID - vč. int. sušiče)
    Model Tlak Výkonnost*

    Příkon

    Motoru

    Výstup

    Tlak.

    Vzduchu

    Rozměry

    [Šířka x Délka x Výška] (mm)

    Hmotnost
    (kg)
      [bar] [m³/min] [kW] [Ø] Samostatný kompresor Kompresor s Int. sušičem (ID) Samostatný kompresor Kompresor s Int. sušičem (ID)
    HSC 22 D 7,5 4 22 G 1” 1280x850x1435 1930x872x1435 538 712
    10 3,6
    HSC 30 B D 7,5 5,5 30 G 1 1/4” 1635x1030x1435 2170x1038x1755 747 951
    10 4,5
    13 3,9
    HSC 37 D 7,5 6,6 37 G 1 1/4” 1635x1030x1755 2170xx1038x1755 869 1073
    10 5,6
    13 4,6
    HSC 45 B D 7,5 8,5 45 G 1 1/2” 2065x1200x1810 2842x1216x1810 1203 1566
    10 7,1
    13 5,9
    HSC 55 D 7,5 9,8 55 G 1 1/2” 2065x1200x1810 2842x1216x1810 1387 1691
    10 8,7
    13 7
    HSC 75 D 7,5 12,6 75 G 1 1/2” 2065x1200x1810 2842x1216x1810 1424 1789
    10 11
    13 9,2
    HSC 90 D 7,5 16,2 90 G 2” 2525x1440x2040 3233x1425x2037 2240 2630
    10 13,7
    13 11,2
    HSC 110 D 7,5 19,5 110 G 2”  2525x1440x2040 3233x1425x2037 2640 3030
    10 17,9
    13 14
    HSC 132 D 7,5 23,4 132 G 2 1/2” 2775x1805x2000 3233x1425x2037 2970 **
    10 20
    13 16,5
    HSC 160 D 7,5 28 160 G 2 1/2” 2775x1805x2000 3233x1425x2037 3080 **
    10 23,5
    13 20
    HSC 200 D 7,5 37 200 DN80 3290x2285x2455 - 5300 -
    10 30,8
    13 24,5
    HSC 250 D 7,5 45 250 DN100 3315x2285x2455 - 5600 -
    10 38,6
    13 32,6
    HSC 315 D 7,5 53 315 DN100 3315x2285x2455 - 5920 -
    10 45,5
    13 39,5
    • Výkonové jednotky jsou měřeny v referenčních podmínkách, absolutní tlak vzduchu 1 bar, relativní vlhkost vzduchu 0% a teplota vzduchu na vstupu 20°C, nastavená teplota termostatického ventilu 71°C a použití oleje Smartoil.
    • Společnost HERTZ KOMPRESSOREN si vyhrazuje právo na změny svých výrobků a specifikací bez předchozího upozornění.
    • * Vztahuje se na dodávku vzduchu měřenou podle normy ISO 1217:2009, příloha E.
    • ** Na vyžádání Vám je zašleme.
  • Brožura
    Zobrazit brožurupdf3.10 MB
