Šroubové kompresory - řada EAGLE

EAGLE

Šroubové kompresory - řada EAGLE

ROTAČNÍ ŠROUBOVÉ VZDUCHOVÉ BEZOLEJOVÉ KOMPRESORY

  • Výkonnost: 3,8-48,8 m³/min
  • Tlak max.: 7,5-8,5-10 bar
  • Elektromotor: 37-315 kW

Nabízíme udržitelnější vzduchová řešení s certifikací třídy 0 , plně bezolejová, pro potravinářský, nápojový, chemický a elektronický průmysl.

Přečtěte si více

Charakteristika

  •  Elektromotory třídy účinnosti IE4
  • Odhlučněná stříška
  • Součásti stříšky s elektrostatickým povlakem pro vysokou odolnost proti korozi
  • Ochrana elektromotoru proti přetížení
  • K dispozici jsou varianty se vzduchovým a vodním chlazením
  • Možnosti pohonu s pevnými a proměnnými otáčkami
  • Softstartér u modelů s pevnými otáčkami
  • Přímý pohon

Výhody

  • Produkuje méně odpadu z filtrů než kompresory se vstřikováním oleje, což snižuje náklady na údržbu.
  • Lze jej bezpečně používat v citlivých průmyslových odvětvích, jako jsou potravinářský a farmaceutický průmysl, pro zajištění nejvyšší hygieny.
  • Vysoce odolný výkon vhodný pro práci v nejnáročnějších provozních podmínkách.
  • Modely s technologií VSD šetří až 65 % energie a snižují vaše náklady na energii.
  • Speciální Venturiho konstrukce zabraňuje rychlému kolísání tlaku a vysokofrekvenčním vibracím.
  • Šroubový blok

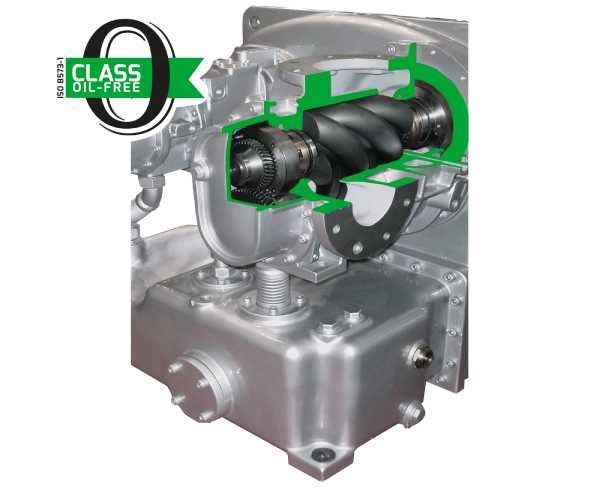

    Blok šroubů
    • Dvoustupňový šroubový blok
    • Ložiskový systém vyvinutý podle nejnovějších technologií zajišťuje dlouhou životnost a provoz bez vibrací
    • Systém těsnění na vysoké úrovni zajišťuje vysoký výkon i při dlouhém provozu
    • Synchronizační převody pro bezkontaktní přenos výkonu mezi rotory
    • Speciálně potažené vnitřní části rotorů a skříně rotoru pro minimální toleranci mezer a vysokou účinnost
    • Rotory z nerezové oceli pro eliminaci rizika koroze a zablokování, pro dlouhou životnost
    • Povlak Ultracoat pro odolnost vůči vysokým teplotám
  • Chladící systém a regulátor sání

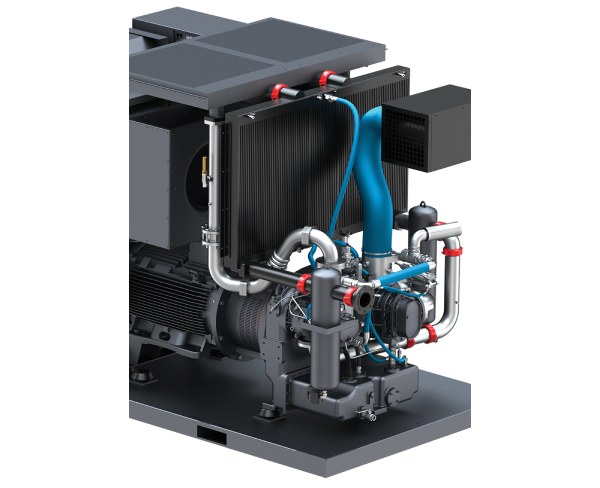

    Chladicí systém

    • Dvoustupňové chlazení s předchlazovacím systémem z trubek a žeber z nerezové oceli
    • Následné chlazení se systémem hliníkových tyčí a desek
    • Snadná údržba a čištění
    • Omyvatelný panelový filtr
    • Optimální cirkulace vzduchu ve skříni pro udržení chladného motoru a šroubového bloku

    Regulátor sání

    • Snadno udržovatelné a spolehlivé ventily, které nejsou ovlivněny znečištěním a kondenzací.
    • Hydraulické regulátory sání jsou spolehlivější a snadněji se udržují než pneumatické regulátory sání.
    Chladící systém
  • 100% bezolejový stlačený vzduch
    Olej
    • Je navržen v souladu s citlivými a přesnými výrobními podmínkami.
    • Chrání životní prostředí a šetří energii.
    • Je vyráběn v souladu se všemi světovými normami a předpisy.
    • Zabraňuje poškození vašich výrobků a kontaminaci výrobních linek.
    • Proto eliminuje zbytečné prostoje strojů.
    • Zaručuje vysokou kvalitu stlačeného vzduchu, kterou potřebujete.
  • Řídící jednotka
    • Bez nutnosti použití externího hlavního ovladače, možnost synchronizované práce až pro 5 kompresorů.
    • Týdenní plánovač pro spouštění / zastavování stroje ve 3 různých časových intervalech, které lze individuálně nastavit pro každý den v týdnu.
    • Funkce duálního PID u modelů vybavených invertorem může pracovat současně s PID pro teplotu a tlak
    • PID pro tlak u modelů vybavených invertorem zajišťuje energeticky účinný provoz udržováním tlaku na požadované úrovni
    • Teplotní PID u modelů vybavených invertorem řídí otáčky ventilátoru tak, aby se udržovala co nejefektivnější provozní teplota šroubového bloku.
    • U modelů vybavených měničem jsou všechna řídicí data měniče a kompresoru spravována z jednoho bodu
    • Interní komunikace ModBus
    • Uživatelsky přívětivé rozhraní na obrazovce
    • Protokol alarmů zaznamenává posledních 20 alarmů
    • Pravidelná upozornění na údržbu a záznamy v deníku
  • Technické parametry
    Model Tlak max. Výkonnost* Příkon motoru Výstup tlak. vzduchu Rozměry [mm] Hmotnost
    Vzduchem chlazený / vodou chlazený Vzduchem chlazený / vodou chlazený
      [bar] [m³/min] [kW] [Ø] Délka Šířka Výška [kg]
    EAGLE 37 7,5 6 37 G 2" 2593 1640 2160 2270/2285
    8,5 5,3
    10 4,8
    EAGLE 45 7,5 7,5 45 G 2" 2593 1640 2160 2450/2460
    8,5 6,5
    10 5,9
    EAGLE 55 7,5 9,4 55 G 2" 2593 1640 2160 2600/2610
    8,5 8,6
    10 7,5
    EAGLE 75 7,5 12,7 75 G 2" 2593 1640 2160 2860/2850
    8,5 11,8
    10 10,2
    EAGLE 90 B 7,5 15,5 90 DN 80 3197 1840 2450/2200 3650/3900
    8,5 13
    10 13
    EAGLE 315 7,5 48,7 315 DN 100 3797/3544 2140 2715/ 2450 6300/6500
    8,5 48,7
    10 44,2
    • Výkony jednotky jsou měřeny v referenčních podmínkách, kterými jsou absolutní tlak vzduchu 1 bar, relativní vlhkost vzduchu 0 %, teplota vzduchu na vstupu 20 °C, nastavená teplota termostatického ventilu 71 °C a použití Smartoilu.
    • Společnost Hertz Kompressoren si vyhrazuje právo na změny svých výrobků a specifikací bez předchozího upozornění.
    • * Vztahuje se na dodávku volného vzduchu měřenou podle normy ISO 1217:2009, příloha E.
  • Technické parametry (VSD)
    Model Tlak max. Výkonnost min.* Výkonnost max.* Příkon motoru Výstup tlak. vzduchu Rozměry [mm]
    (Vzduchem chlazený / vodou chlazený)
      [bar] [m³/min] [m³/min] [kW] [Ø] Délka Šířka Výška
    EAGLE 55 VSD 7,5 3,8 9,1 55 G 2" 2588/2593 1640 2160
    8,5 3,7 8,3
    10 3,7 7,5
    EAGLE 75 VSD 7,5 6,2 12,8 75 G 2" 2588/2593 1640 2160
    8,5 6,2 11,9
    10 6,2 11
    EAGLE 90 VSD 7,5 6,2 14,6 90 G 2" 2588/2593 1640 2160
    8,5 6,2 14,2
    10 6,2 13,2
    EAGLE 315 VSD 7,5 22,9 48,8 315 DN 100 3797/3540 2140 2715/2450
    8,5 22,9 46,6
    10 22,9 46,3
    • Výkony jednotky jsou měřeny v referenčních podmínkách, kterými jsou absolutní tlak vzduchu 1 bar, relativní vlhkost vzduchu 0 %, teplota vzduchu na vstupu 20 °C, nastavená teplota termostatického ventilu 71 °C a použití Smartoilu.
    • Společnost Hertz Kompressoren si vyhrazuje právo na změny svých výrobků a specifikací bez předchozího upozornění.
    • * Vztahuje se na dodávku volného vzduchu měřenou podle normy ISO 1217:2009, příloha E.
