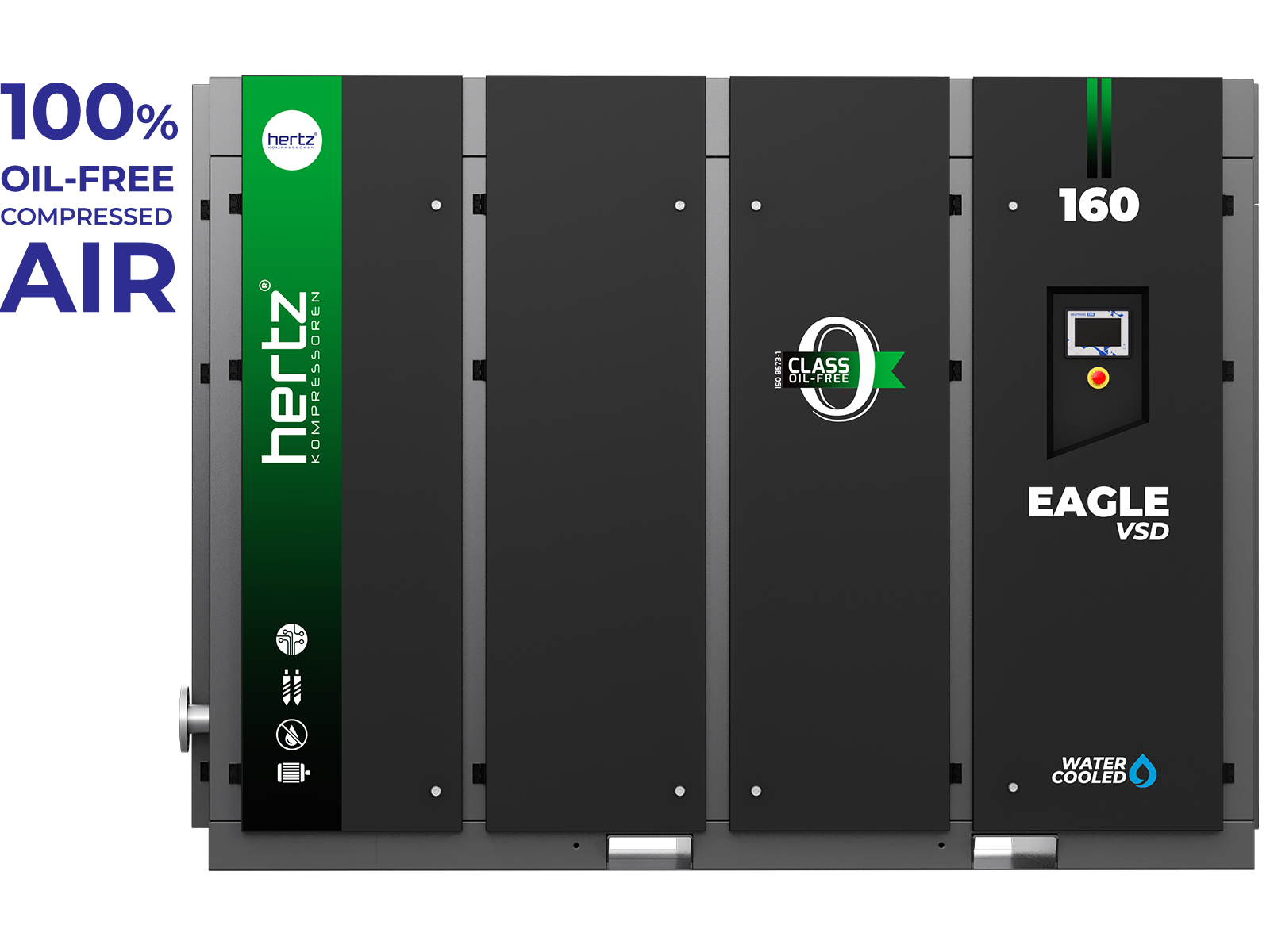

Šroubové kompresory - nová řada EAGLE

ROTAČNÍ ŠROUBOVÉ VZDUCHOVÉ BEZOLEJOVÉ KOMPRESORY

  • Výkonnost: 12,4-44,5 m³/min
  • Tlak max.: 7,5-8,5-10 bar
  • Elektromotor: 110-250 kW

Nabízíme udržitelnější vzduchová řešení s certifikací třídy 0 , plně bezolejová, pro potravinářský, nápojový, chemický a elektronický průmysl.

Přečtěte si více

Charakteristika

  • Elektromotory třídy účinnosti IE4
  • Odhlučněná stříška
  • Elektrostaticky potažené součásti stříšky pro vysokou odolnost proti korozi
  • Ochrana elektromotoru proti přetížení
  • K dispozici jsou varianty se vzduchovým a vodním chlazením
  • Možnosti pohonu s pevnými a proměnnými otáčkami
  • Soft start u modelů s pevnými otáčkami
  • Přímý pohon

Výhody

  • Produkuje méně odpadu z filtrů než kompresory se vstřikováním oleje, což snižuje náklady na údržbu.
  • Lze jej bezpečně používat v citlivých průmyslových odvětvích, jako je potravinářský a farmaceutický průmysl, pro zajištění nejvyšší hygieny.
  • Vysoce odolný výkon vhodný pro práci v nejnáročnějších provozních podmínkách.
  • Modely s technologií VSD šetří až 35 % energie a snižují vaše náklady na energii.
  • Speciální Venturiho konstrukce zabraňuje rychlému kolísání tlaku a vysokofrekvenčním vibracím.

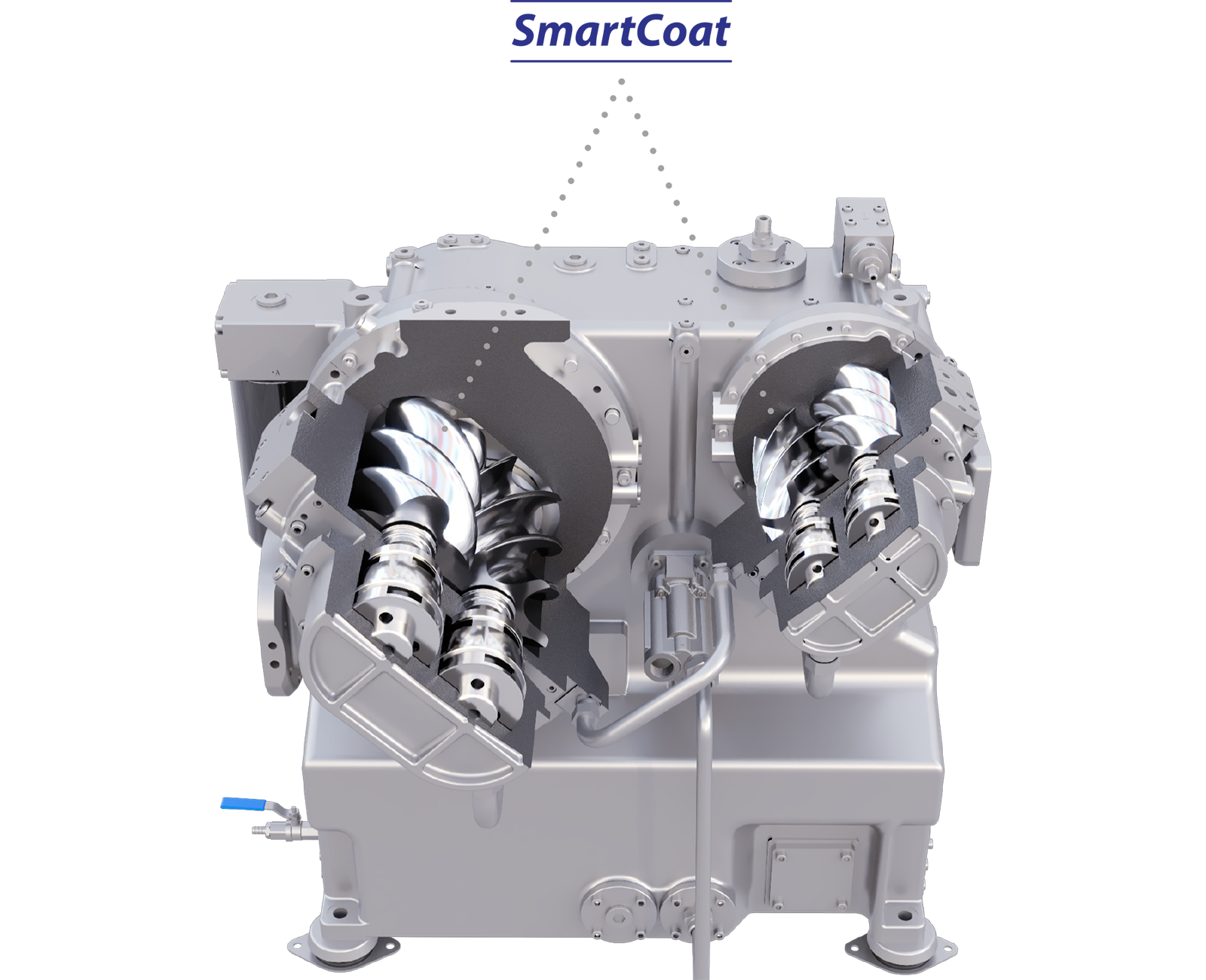

  • Šroubový blok
    • Dvoustupňový šroubový blok
    • Ložiskový systém vyvinutý podle nejnovějších technologií zajišťuje dlouhou životnost a provoz bez vibrací
    • Menší celkový objem díky integraci olejové vany do převodovky
    • Systém těsnění na vysoké úrovni zajišťuje vysoký výkon i při dlouhém provozu
    • Synchronizační převody pro bezkontaktní přenos výkonu mezi rotory
    • Minimální plocha díky kompaktnímu šroubovému bloku s integrovaným vodním chlazením (200-250 kW).
    • Speciálně potažené rotory a vnitřní části rotorového pouzdra pro minimální toleranci mezer a vysokou účinnost
    • Rotory z nerezové oceli, které eliminují riziko koroze a zablokování, pro dlouhou životnost

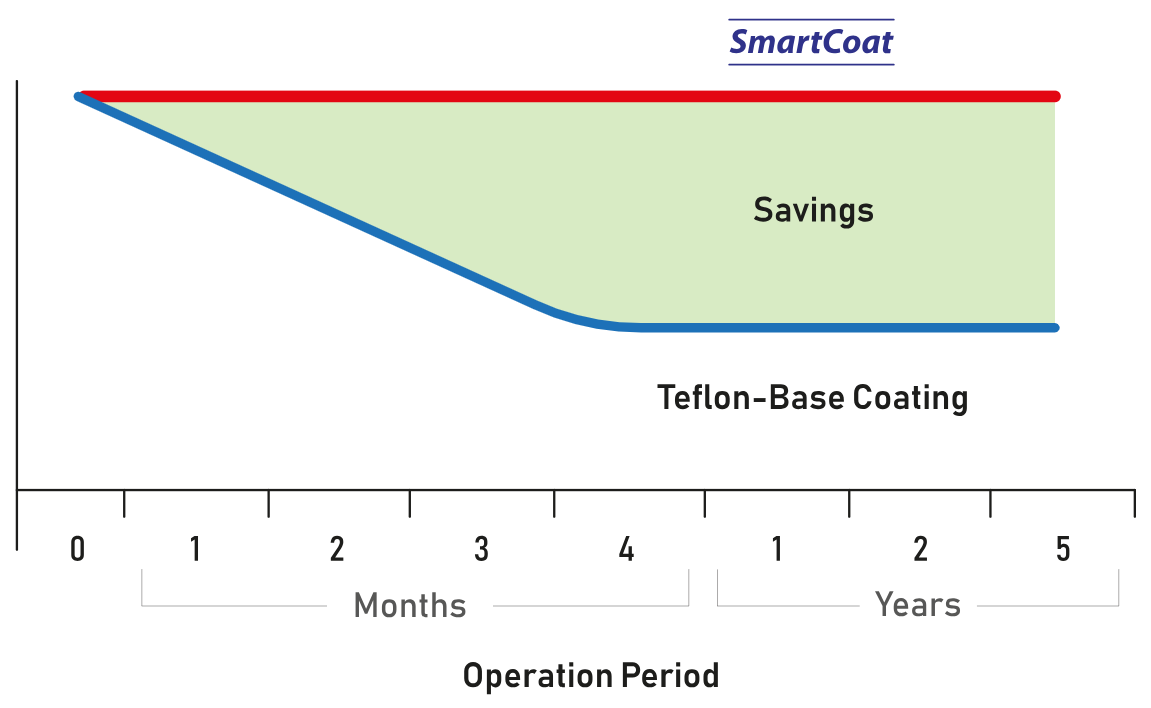

    • Povlak ze speciálního materiálu SmartCoat zajišťuje vynikající odolnost proti vysokým teplotám
    • Chlazení pláště pro oba stupně
    • Spolehlivý provoz s dlouhou životností ložisek
    • Stupňovité rotory z nerezové oceli
  • Chladící systém a regulátor sání

    Chladicí systém

    • Kompaktní chladící blok, který integruje mezichladič, předchladič, dochlazovač a chladič oleje do jediného systému
    • Dvoustupňové chlazení s předchlazovacím systémem z nerezových trubek a žeber
    • Chladič s hliníkovou tyčí a deskou
    • Účinné chlazení a minimální hlučnost díky nízkootáčkovým radiálním ventilátorům
    • Snadná údržba a čištění
    • Omyvatelný panelový filtr
    • Optimální cirkulace vzduchu ve skříni pro udržení chladného motoru a šroubového bloku

    Regulátor sání

    • Snadno udržovatelné a spolehlivé ventily, které nejsou ovlivněny znečištěním a kondenzací.
    • Hydraulické regulátory sání jsou spolehlivější a snadněji se udržují než pneumatické regulátory sání.
    • Sací žaluzie snižují hlučnost

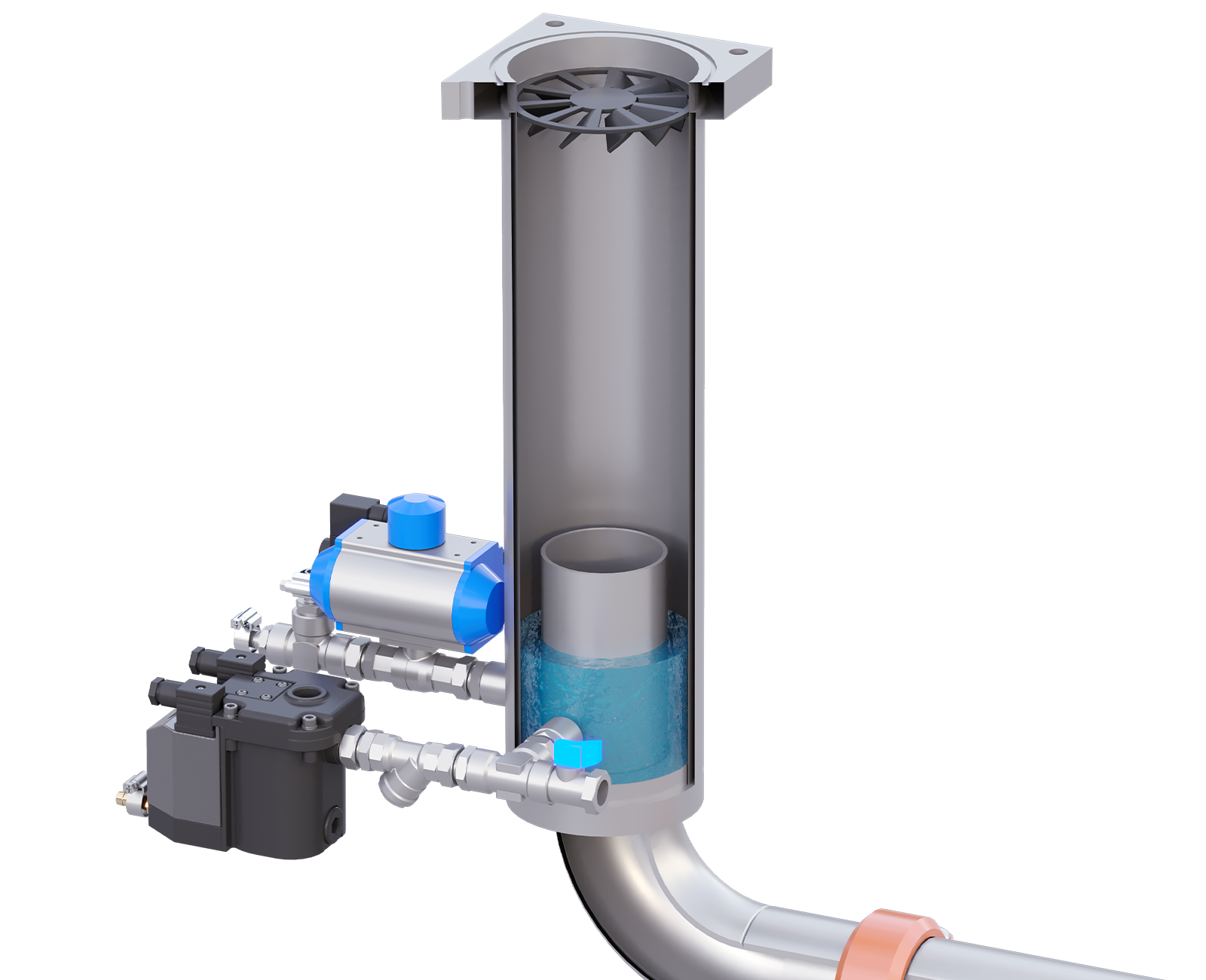

  • Separátor vody
    • Vylepšená konstrukce pro vysoce účinnou separaci vody na výstupu z chladiče s minimální tlakovou ztrátou
    • Energeticky účinný elektronický odtokový systém s nulovými ztrátami vypouští vodu před odesláním stlačeného vzduchu do sušičky
  • 100% bezolejový stlačený vzduch
    • Je navržen v souladu s citlivými a přesnými výrobními podmínkami.
    • Chrání životní prostředí a šetří energii.
    • Je vyráběn v souladu se všemi světovými normami a předpisy.
    • Zabraňuje poškození vašich výrobků a kontaminaci výrobních linek.
    • Proto eliminuje zbytečné prostoje strojů.
    • Zaručuje vysokou kvalitu stlačeného vzduchu, kterou potřebujete.
  • Řídící jednotka
    • 7 palcový dotykový barevný TFT displej
    • Bez nutnosti použití externího hlavního ovladače, možnost synchronizované práce až pro 5 kompresorů.
    • Týdenní plánovač pro spouštění / zastavování stroje ve 3 různých časových intervalech, které lze individuálně nastavit pro každý den v týdnu.
    • Funkce duálního PID u modelů vybavených invertorem může pracovat současně s PID pro teplotu a tlak
    • PID pro tlak u modelů vybavených invertorem zajišťuje energeticky účinný provoz udržováním tlaku na požadované úrovni
    • Teplotní PID u modelů vybavených invertorem řídí otáčky ventilátoru tak, aby se udržovala co nejefektivnější provozní teplota šroubového bloku.
    • U modelů vybavených měničem jsou všechna řídicí data měniče a kompresoru spravována z jednoho bodu
    • Interní komunikace ModBus
    • Uživatelsky přívětivé rozhraní na obrazovce
    • Protokol alarmů zaznamenává posledních 20 alarmů
    • Pravidelná upozornění na údržbu a záznamy v deníku
  • Technické parametry
    Model Tlak max. Výkonnost* Příkon motoru Připojení Vzduchem chlazený Vodou chlazený
    Délka x Šířka x Výška Hmotnost Hlučnost Délka x Šířka x Výška Hmotnost Hlučnost
      [bar] [m³/min] [kW] [Ø] [mm] [kg] [dB(A)] [mm] [kg] [dB(A)]
    EAGLE 110 7,5 21,6 110 DN 80 3256x2132x2390 5105 77 3341,5x2120x2390 4790 75
    8,5 19,2
    10 19,4
    EAGLE 132 7,5 24,1 132 DN 80 3256x2132x2390 5110 73 3341,5x2120x2390 4795 72
    8,5 22,2
    10 18,9
    EAGLE 160 7,5 26,9 160 DN 80 3256x2132x2390 5175 77 3341,5x2120x2390 4860 75
    8,5 26,7
    10 24,1
    EAGLE 200 7,5 37 200 DN 80 3506x2280x2530 6210 81 3586,5x1980x2100 6485 75
    8,5 36,9
    10 30,8
    EAGLE 250 7,5 43,4 250 DN 80 3506x2280x2530 6255 82 3586,5x1980x2100 6485 75
    8,5 43,3
    10 36,5
    • Výkony jednotky jsou měřeny v referenčních podmínkách, kterými jsou absolutní tlak vzduchu 1 bar, relativní vlhkost vzduchu 0 %, teplota vzduchu na vstupu 20 °C, nastavená teplota termostatického ventilu 71 °C a použití Smartoilu.
    • Společnost Hertz Kompressoren si vyhrazuje právo na změny svých výrobků a specifikací bez předchozího upozornění.
    • * Vztahuje se na dodávku volného vzduchu měřenou podle normy ISO 1217:2009, příloha E.
  • Technické parametry (VSD)
    Model Tlak max. Výkonnost* Příkon motoru Připojení Vzduchem chlazený Vodou chlazený
    Dělka x Šířka x Výška Hmotnost  Hlučnost Dělka x Šířka x Výška Hmotnost  Hlučnost
      [bar] min. [m³/min] max. [m³/min] [kW] [ø] [mm] [kg] [dB(A)] [mm] [kg] [dB(A)]
    EAGLE 110 VSD 7,5 12,5 22,0 110 DN80 3256x2132x2390 5105 77 3341,5x2120x2390 4790 75
    8,5 12,4 20,9
    10 12,4 19,1
    EAGLE 132 VSD 7,5 12,5 23,2 132 DN80 3256x2132x2390 5110 73 3341,5x2120x2390 4795 72
    8,5 12,4 22,2
    10 12,4 20,5
    EAGLE 160 VSD 7,5 13,9 27,3 160 DN80 3256x2132x2390 5175 77 3341,5x2120x2390 4860 75
    8,5 13,8 26,6
    10 15,4 24,9
    EAGLE 200 VSD 7,5 19,4 38,6 200 DN80 3506x2280x2530 6210 81 3586,5x1980x2100 6485 75
    8,5 19,3 36,4
    10 19,1 32,9
    EAGLE 250 VSD 7,5 19,8 44,5 250 DN80 3506x2280x2530 6255 82 3586,5x1980x2100 6485 75
    8,5 19,7 42,6
    10 19,6 39,1
    • Výkony jednotky jsou měřeny v referenčních podmínkách, kterými jsou absolutní tlak vzduchu 1 bar, relativní vlhkost vzduchu 0 %, teplota vzduchu na vstupu 20 °C, nastavená teplota termostatického ventilu 71 °C a použití Smartoilu.
    • Společnost Hertz Kompressoren si vyhrazuje právo na změny svých výrobků a specifikací bez předchozího upozornění.
    • * Vztahuje se na dodávku volného vzduchu měřenou podle normy ISO 1217:2009, příloha E.
  • Brožura
    Zobrazit brožurupdf792.92 KB
